Одноступенчатые 1ЦУ-100 - 1ЦУ-250
Назначение
Узкие горизонтальные цилиндрические одноступенчатые редукторы являются механизмами общемашиностроительного применения. Данный вид редукторов имеет несколько типоразмеров: 1ЦУ-100, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250. Основное их предназначение - это увеличения крутящего момента и уменьшения частоты вращения промышленных механизмов.
Условия эксплуатации
- постоянная и переменная нагрузка на редуктор, как одного направления, так и реверсивная;
- постоянная работа редуктора, а также работа с периодическими остановками, при этом вал вращается в любую сторону;
- Допустимая частота вращения входного вала редуктора не более 1800 об/мин;
- атмосфера типов редукторов I и II по ГОСТ 15150-69 при запыленности окружающего воздуха не более 10 мг/м3;
- при климатическом исполнении редуктора У и Т - категории размещения 1, 2, 3, а при исполнении УХЛ и О - категория размещеня 4 по ГОСТ 15150-69.
Структура условного обозначения
1ЦУ-160-2,5-12 У2
1ЦУ - тип редуктора
160 - межосевое расстояние
2,5 - номинальное передаточное число
12 - вариант сборки
У2 - климатическое исполнение и категория размещения

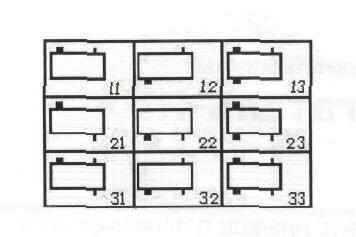

Варианты сборки
Технические характеристики
|
Типоразмер редуктора |
Редуктор 1ЦУ-100 |
Редуктор 1ЦУ-160 |
Редуктор 1ЦУ-200 |
Редуктор 1ЦУ-250 |
|
|
Межосевое расстояние,мм |
100 |
160 |
200 |
250 |
|
|
Номинальное передаточное число |
2; 2,5; 3,15; 4; 5; 6,3 |
||||
|
Номинальный крутящий момент, Н*м |
250 |
1000 |
2000 |
4000 |
|
|
Номинальная радиальная нагрузка на валу, Н |
входном |
500 |
1000 |
2000 |
3000 |
|
выходном |
2000 |
4000 |
5600 |
8000 |
|
|
КПД, % |
98 |
||||
|
Масса, кг, не более |
27 |
77,5 |
135 |
250 |
|
Примечания:
- при работе в реверсивном режиме, т. е. при периодическом изменении направлений нагрузки номинальные крутящие моменты на выходном валу, указанные в таблице, должны быть снижены на 30 %;
- редукторы допускают кратковременные перегрузки, возникающие при пусках и остановках двигателя, в 2 раза превышающие номинальные нагрузки, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3106 в течение всего срока службы редуктора;
- номинальные крутящие моменты на выходном валу, указанные для редукторов 1ЦУ-200 и 1ЦУ-250, передаются при струйной смазке;
- номинальная радиальная нагрузка на выходном валу для вариантов сборки 13, 23, 33 и на входном валу - для 31, 32, 33 должна быть уменьшена в два раза;
- редукторы сборок 31, 32, 33 изготавливаются и поставляются по согласованию с заводом-изготовителем.

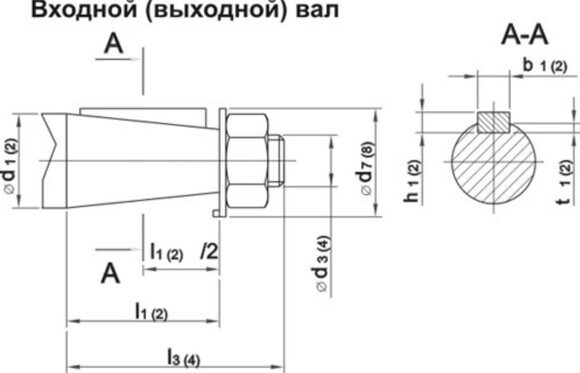

Габаритные, присоединительные и установочные размеры
|
Типоразмер редуктора |
аw |
А |
A1 |
В |
B1 |
H |
H1 |
H2 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
ЦУ-100 |
100 |
224 |
95 |
132 |
140 |
112 |
224 |
22 |
136 |
155 |
315 |
132 |
85 |
90 |
|
ЦУ-160 |
160 |
355 |
125 |
175 |
185 |
170 |
335 |
28 |
218 |
218 |
475 |
195 |
136 |
125 |
|
ЦУ-200 |
200 |
437 |
136 |
200 |
212 |
212 |
425 |
36 |
230 |
265 |
580 |
236 |
165 |
160 |
|
ЦУ-250 |
250 |
545 |
185 |
250 |
265 |
265 |
530 |
40 |
280 |
315 |
710 |
290 |
212 |
190 |
|
Типоразмер редуктора |
L7 |
b1 |
b2 |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
h1 |
h2 |
|
ЦУ-100 |
265 |
8 |
10 |
25 |
35 |
M16x1,5 |
М20х1,5 |
15 |
M24x1,5 |
40 |
45 |
7 |
8 |
|
ЦУ-160 |
412 |
14 |
16 |
45 |
55 |
М30х2,0 |
МЗ6х3,0 |
24 |
M24x1,5 |
63 |
75 |
9 |
10 |
|
ЦУ-200 |
500 |
16 |
20 |
55 |
70 |
М36х3,0 |
М48х3,0 |
24 |
M24x1,5 |
75 |
100 |
10 |
12 |
|
ЦУ-250 |
615 |
20 |
25 |
70 |
90 |
М48х3,0 |
М64х4,0 |
28 |
М24х1,5 |
100 |
130 |
12 |
14 |
