Главная/ПРОДУКЦИЯ/ЭЛЕКТРОДВИГАТЕЛИ/Общепромышленные электродвигатели серии АИР, АД, А, 5А, 4АМ, АИРМ

Общепромышленные электродвигатели серии АИР, АД, А, 5А, 4АМ, АИРМ

Общие сведения

Предназначены для привода механизмов, не требующих изменения частоты вращения, применяются для работы от сети 220/380, 380, 380/660 В, при частоте 50Гц. Монтажные исполнения: IM1081- на лапах, IM2081-комбинированное, IM3081-фланцевое. Выпускаются для работы в умеренном (У3) климате (другие специсполнения по заказу). Степень защиты двигателей  IP23, IP44, IP54.
Электродвигатели серий  А, 5АМ, АД, АИРМ и АИР выполнены в соответствии с ГОСТ 183 и ГОСТ Р 51689-2000 и полностью взаимозаменяемы между собой.



Электродвигатели предусматривают следующую группы исполнения:

  • основное;
  • модификации по условиям окружающей среды (тропическое, химически стойкое, для сельского хозяйства);
  • по точности установочных размеров (высокой точности и повышенной точности);
  • с дополнительными устройствами (с фазным ротором, со встроенным электромагнитным тормозом), с повышенным пусковым моментом, с повышенным скольжением, многоскоростные, узкоспециальные (для судовых механизмов, для привода моноблочных насосов, рудничное исполнение, для привода безсальниковых компрессоров и др.))

Структура условного обозначения

АИР Х 132 М 4 У3
АИР; АДМ; 5АМ, А, АД -  Обозначение серии

     Х - Модификации:

            С - с поышенным скольжением
            - с глухим задним подшипниковым                             щитом для привода вентиляторов
            П - с выносной коробкой вводов
            Е - однофазный
56 - 355 - Габарит ( высота оси вращения, мм )
S-короткая, L-длинная , M- средняя - Установочный размер по длине станины
А-короткая, В-длинная  - Вариант длины сердечника статора при сохранении установочного размера
2,4,6,8 - Число полюсов электродвигателя

Специальные исполнения:

П -повышенной точности по установочным размерам
ПР -с чугунной станиной и чугунными подшипниковыми щитами
Ж -удлиненный конец вала (для моноблочных насосов)
М -для буровых станков
С -для сельского хозяйства
ЭБ -наличие встроенных датчиков и электронного блока защиты
Б -наличие встроенной температурной защиты

Климатическое исполнение и категория размещения по ГОСТ 15150

Электродвигатели могут изготавливаться для эксплуатации в макроклиматических районах:
У - с умеренным климатом;
УХЛ - с умеренно холодным климатом;

Т - с тропическим климатом;
ОМ - с морским климатом;
О - для всех макроклиматических районов на суше кроме района с очень холодным климатом;
в условиях, определяемых категориями размещения:

1- на открытом воздухе:
2- под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков;
3 - в закрытых помещениях без искусственного регулирования климатических условий;
5 - в помещениях с повышенной влажностью



Исполнение изделий

Категория изделий

Рабочее значение температуры воздуха, С

Верхнее

Нижнее

У, ТУ

1; 1.1; 2;
2.1; 3
3.1
5; 5.1


+40
+40
+35


-45
-10
-5

ХЛ



1; 1.1; 2;
2.1; 3
3.1
5; 5.1


+40
+40
+35


-60
-10
-10

УХЛ



1; 1.1; 2;
2.1; 3
3.1
4
4.1
4.2
5; 5.1


+40
+40
+35
+25
+35
+35


-60
-10
+1
+10
+10
-10

Т



1; 1.1; 2;
2.1;
3; 3.1
4
4.1
4.2
5; 5.1


+50

+45
+25
+45
+35


-10

+1
+10
+10
+1



Габаритные, присоединительные и установочные размеры

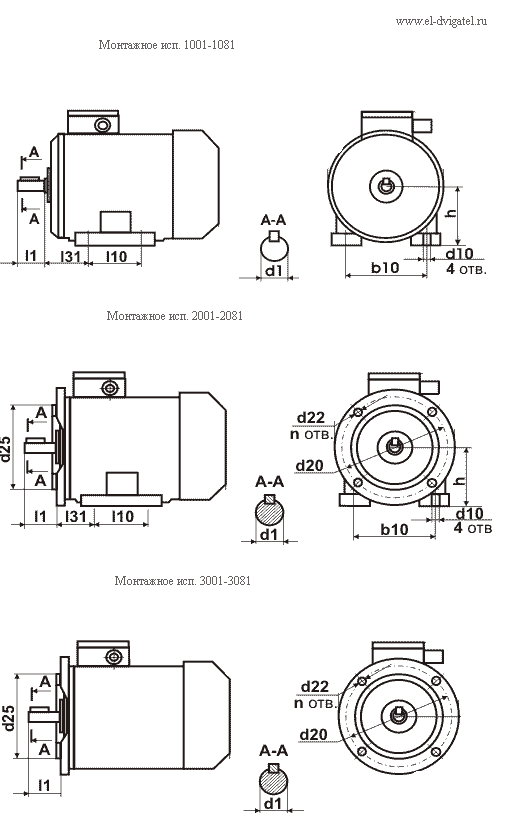

Монт. размеры общепромышленные эл.двигатели





















































Высота оси  h, мм

Мощность, кВт при частоте вращения, об/мин.

Размеры вала,мм.

Установочно-присоеденительные размеры, мм.



3000

1500

1000

750

d1*L1

L10

L31

b10

d10

d20

d22*n

d25

71

0,75 1,1

0,55 0,75

0,37 0,55

0,25

19*40

90

45

112

7

165

12*4

130

80

1,5  2,2

1,1 1,5

0,75 1,1

0,37 0,55

22*50

100

50

125

10

165

12*4

130

90L

3

2,2

1,5

0,75 1,1

24*50

125

56

140

10

215

15*4

180

100S

4

3

-

-

28*60

112

63

160

12

215

15*4

180

100L

5,5

4

2,2

1,5

28*60

140

63

160

12

215

15*4

180

112М

7,5

5,5

3,0 4,0

2,2 3,0

32*80

140

70

190

12

265

15*4

230

132S

-

7,5

5,5

4

38*80

140

89

216

12

300

19*4

250

132М

11

11

7,5

5,5

38*80

178

89

216

12

300

19*4

250

160S

15

15

11

7,5

42*110**

48*110

178

108

254

15

300

19*4

250

160М

18,5

18,5

15

11

42*110**

48*110

210

108

254

15

300

19*4

250

180S

22

22

-

-

48*110**

55*110

203

121

279

15

350

19*4

300

180М

30

30

18,5

22

48*110**

55*110

241

121

279

15

350

19*4

300

200М

37

37

22

18,5

55*110**

60*140

267

133

318

19

400

19*4

350

200L

45

45

30

22

55*110**

60*140

305

133

318

19

400

19*4

450

225М

55

55

37

30

55*110**

65*140

311

149

356

19

500

19*4

450

250S

75

75

45

37

65*140**

75*140

311

168

406

24

500

19*4

450

250M

90

90

55

45

65*140**

75*140

349

168

406

24

500

19*4

450

280S

110

110

75

55

70*140**

80*170

368

190

457

24

600

24*8

550

280M

132

132

90

75

70*140**

80*170

419

190

457

24

600

24*8

550

315S

160

160

110

90

75*140**

90*170

406

216

508

28

600

24*8

550

315M

200

200

132

110

75*140**

90*170

457

216

508

28

600

24*8

550

355S

250

250

160

132

85*170**

100*210

500

254

610

28

740

24*8

680

355M

315

315

200

160

85*170**

100*210

560

254

610

28

740

24*8

680

** - Диаметр вала соответствует электродвигателю с частотой вращения 3000 об/мин.
