Частотные преобразователи частоты серии MINI
Назначение
Новое поколение популярного преобразователя серии MINI. В отличие от предшествующей модели преобразователь выполнен в компактном корпусе IP 20 со встроенным пультом управления, ЭМИ фильтром и расширенным набором функций. Рекомендуется для управления приводами насосов, вентиляторов, лентопротяжных машин, фасовочно-упаковочных аппаратов, швейных машин, намоточно-размоточных узлов, транспортеров, навивочных машин, миксеров и т.д
Технические характеристики
- Диапазон мощностей 0,2 кВт - 2,2 кВт.
- Выходная частота 1 - 200 Гц.
- Защита двигателя от перегрузок.
- Аналоговые и цифровые входы/выходы для регулирования и дистанционного управления.
- Встроенный ЭМИ фильтр класса А.
- Питание 220/380 В, 50 Гц.
Базовая спецификация для серии L (220 В)
|
E2-MINI |
SP25L |
SP5L |
S1L |
S2L |
S3L |
|
Максимальная мощность электродвигателя, кВт |
0,2 |
0,4 |
0,75 |
1,5 |
2,2 |
|
Полная мощность преобразователя, кВА |
0,25 |
0,5 |
1,0 |
2,0 |
3,0 |
|
Выходной ток, А |
1,4 |
2,3 |
4,2 |
7,5 |
10,5 |
|
Номинальное входное напряжение |
1 Ф 220В (+10%-15%), 50 Гц (+/-5%) |
||||
|
Максимальное выходное напряжение |
3 Ф 220В (пропорционально входному напряжению) |
||||
|
Вес, кг |
0,8 |
0,8 |
0,8 |
1,7 |
1,7 |
|
Габариты, мм |
72 х 132 х 118 |
118 х 143 х 172 |
|||
Базовая спецификация для серии H (380 В).
|
E2-MINI |
001H |
002H |
003H |
|
Максимальная мощность электродвигателя, кВт |
0,75 |
1,5 |
2,2 |
|
Полная мощность преобразователя, кВА |
1,0 |
2,0 |
3,0 |
|
Выходной ток, А |
2,3 |
3,8 |
5,2 |
|
Номинальное входное напряжение |
3 Ф 380В (+10%-15%), 50Гц (+/-5%) |
||
|
Максимальное выходное напряжение |
3 Ф 380В (пропорционально входному напряжению) |
||
|
Вес, кг |
1,7 |
1,7 |
1,7 |
|
Габариты, мм |
118 х 143 х 172 |
||
Габаритные, присоединительные и установочные размеры
Типоразмер 1: SP25L, SP5L, S1L

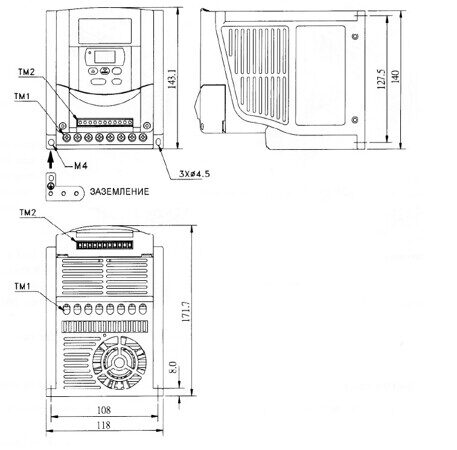

Типоразмер 2: S2L, S3L, 001H, 002H, 003H
Типоразмер 3: SP25L-IP65, SP5L-IP65, S1L-IP65
Типоразмер 4: S2L-IP65, S3L-IP65, 001H-IP65, 002H-IP65, 003H-IP65
