Гидроциклон ГЦМ

Гидроциклон ГЦМ – 630

Назначение

Гидроциклон ГЦМ-630 с защитной футеровкой из монолитного поликристаллического карбида кремния (МПК) предназначен для сгущения оборотных и шламовых вод и выделения из водной среды твердых минеральных частиц на углеобогатительных фабриках.

Технические характеристики

Наименование	Значение
Производительность, м3/ч	260
Давление на вводе, МПа	0,03 0,25
Крупность твердого в пульпе, не более, мм	25
Внутренний диаметр, мм	630
Размер питающего отверстия, мм	180 х 180
Размер сливного отверстия, мм	250 х 250
Внутренний диаметр стакана, мм	220
Диаметр пескового отверстия, d, мм	50, 60, 65, 70, 80, 90, 100, 110, 120, 130, 140, 150
Угол установки гидроцклона к горизонтали не менее, град	15
Габаритные размеры, мм
длина	915
ширина	955
высота	2345
Масса наибольшая, кг	900
№ заказа гидроциклона	12-541
№ заказа насадки	12-548

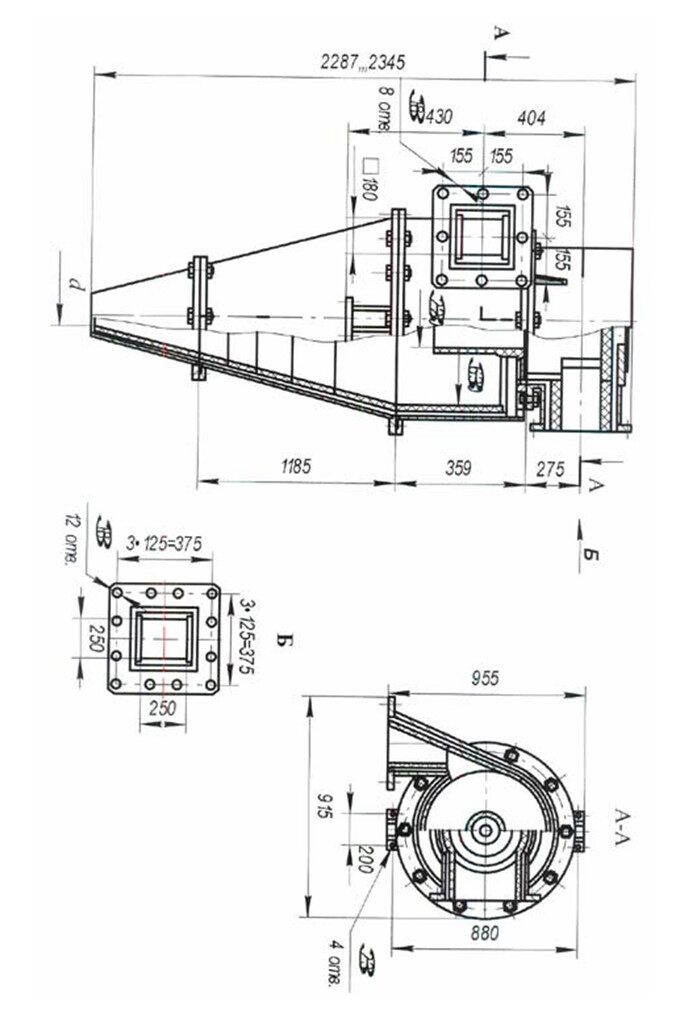

Габаритные, присоединительные и установочные размеры
