Назначение
Гидроциклон ГЦМ - 710 с защитной футеровкой из монолитного поликристаллического карбида кремния (МПК) предназначен для сгущения оборотных и шламовых вод и выделения из водной среды твердых минеральных частиц на углеобогатительных фабриках.
Технические характеристики
Наименование |
Значение |
Производительность по питанию с содержанием твердого 40% при давлении 0,1 МПа, м³/ч |
260 |
Давление на входе, МПа, (кгс/см²) |
0,03-0,25 (0,3-2,5) |
Угол конуса, град |
20 |
Внутренний диаметр, мм |
710 |
Эквивалентный диаметр питающего отверстия, мм |
150 |
Диаметр сливного отверстия, мм |
220 |
Внутренний диаметр стакана, мм |
320 |
Диаметр пескового отверстия,d, мм |
50-150 |
Угол установки гидроциклона к горизонтали не менее, град |
15 |
Габаритные размеры, мм, не более |
|
длина |
980 |
ширина |
1100 |
высота |
3000 |
Масса, кг, не более |
1200 |

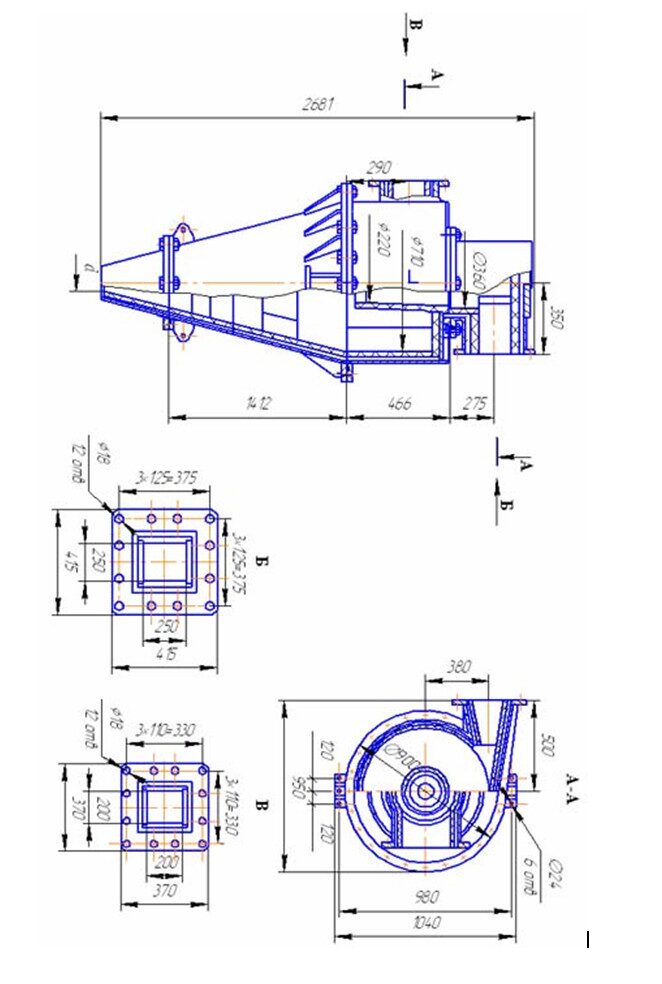

Габаритные, присоединительные и установочные размеры
