Назначение
Гидроциклон ГЦМ - 500 с защитной футеровкой из монолитного поликристаллического карбида кремния ( МПК ) предназначен для сгущения оборотных и шламовых вод и выделения из водной среды твердых минеральных частиц на углеобогатительных фабриках.
Технические характеристики
Наименование |
Значение |
Производительность по питанию с содержанием твердого 40% при давлении 0,1 МПа, м³/ч |
180 |
Давление на входе, МПа, (кгс/см²) |
0,03-0,25 (0,3-2,5) |
Угол конуса, град |
20 |
Внутренний диаметр, мм |
500 |
Эквивалентный диаметр питающего отверстия, мм |
130 |
Диаметр сливного отверстия, мм |
150, 160 |
Диаметр пескового отверстия,d, мм |
75-100 |
Диаметр пескового отверстия, d, мм |
25, 30, 35, 40, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100 |
Угол установки гидроциклона к горизонтали не менее, град |
15 |
Габаритные размеры, мм |
|
длина |
780 |
ширина |
800 |
высота |
1950 |
Масса, кг, не более |
600 |

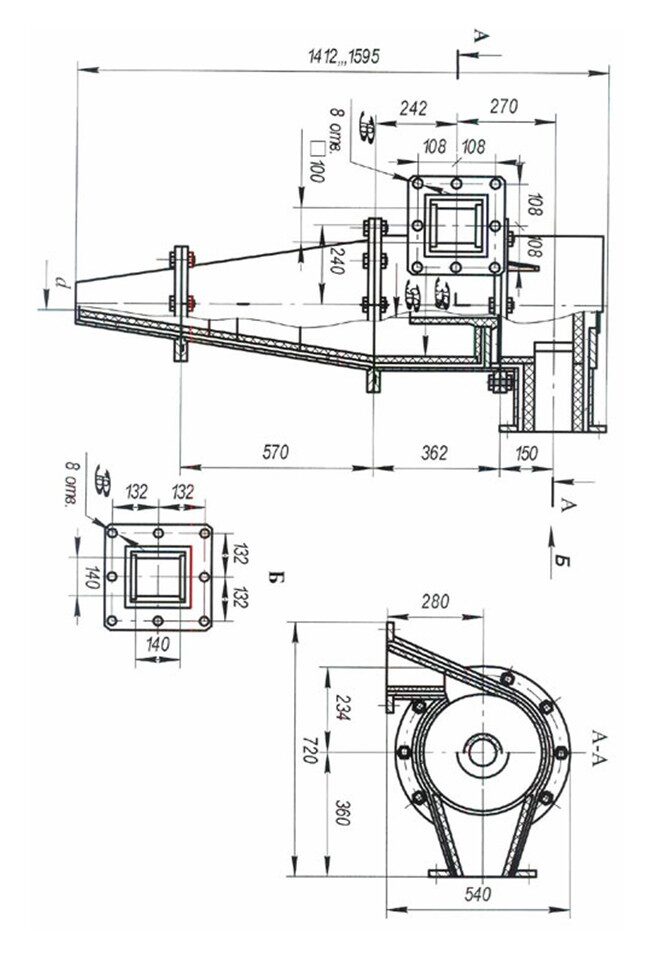

Габаритные, присоединительные и установочные размеры
