Назначение
Редукторы цилиндрические двухступенчатые горизонтальные специальные крановые типа Ц2 предназначены для использования в приводах механизмов подъема и передвижения грузоподъемных кранов
Условия эксплуатации
Структура условного обозначения
Ц2-350-31,5-12-ЦвхМвых-2 У2
Ц2 - тип
350 - межосевое расстояние
31,5 - номинальное передаточное число
12 - вариант сборки
ЦвхМвых - исполнение концов валоввариант расположения двигателя
2 - категория точности
У2 - климатическое исполнение и категория расположения
(* Ц - цилиндрический, К - конический, П - полый, М - в виде части зубчатой муфты)

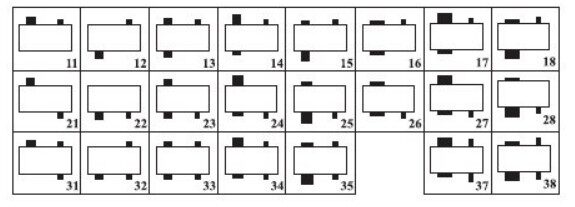

Варианты сборки
Технические характеристики
Тип |
250 |
300 |
350 |
650 |
750 |
1000 |
|
Частота вращения входного вала, об/мин |
600; 750; 1000; 1500 |
||||||
Межосевое расстояние суммарное, мм |
250 |
300 |
350 |
650 |
750 |
1000 |
|
Передаточные числа |
Номинальные |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 |
|||||
Фактические |
8,3; 9,8; 12,41; 16,3; 19,88; 24,9; 32,42; 41,34; 54 |
||||||
Коэффициент полезного действия |
0,96 |
||||||
Масса, кг |
86 |
138 |
210 |
1100 |
1650 |
3700 |
Тип |
при Л (ПВ-16%) |
при С(ПВ-25%) |
при Т (ПВ-40%) |
при ВТ (ПВ-60%) |
при ПВ=100%(непрерывная) |
Ц2-250 |
12500 |
12500 |
1250U |
6300 |
6300 |
Ц2-300 |
20000 |
17000 |
14000 |
8000 |
8000 |
Ц2-350 |
32000 |
25000 |
18000 |
10000 |
10060 |
Ц2-650 |
63000 |
63000 |
45000 |
25000 |
20000 |
Ц2-750 |
100000 |
100000 |
63000 |
32000 |
32000 |
Ц2-1000 |
200000 |
200000 |
160000 |
80000 |
80000 |
Тип |
Номин. передаточное число |
Крутящий момент на выходном валу, Нм |
|||||||||||||||||
для Н (ПВ=100%) |
для ВТ (ПВ=60%) |
для Т (ПВ=40%) |
для С (ПВ=25%) |
для Л (ПВ=16%) |
|||||||||||||||
При номинальной частоте вращения входного вала, об/мин |
|||||||||||||||||||
600 |
750 |
1000 |
1500 |
600 |
750 |
1000 |
1500 |
600 |
1000 |
1500 |
600 |
1000 |
1500 |
600 |
750 |
1000 |
1500 |
||
Ц2-250 |
8 10 12,5 |
825 |
825 |
750 |
750 |
1000 |
1000 |
900 |
900 |
1500 |
1120 |
1045 |
2500 |
1800 |
1600 |
3500 |
3500 |
2800 |
2800 |
16 20 |
750 |
750 |
925 |
1300 |
2720 |
2650 |
2120 |
3750 |
3750 |
3300 |
3300 |
||||||||
25 31,5 |
1180 |
1045 |
1000 |
1150 |
2500 |
||||||||||||||
40 50 |
670 |
650 |
650 |
650 |
900 |
800 |
2300 |
4000 |
3870 |
3750 |
3400 |
||||||||
Ц2-300 |
8 10 12,5 |
1180 |
1180 |
1000 |
1000 |
1450 |
1450 |
1450 |
1450 |
2300 |
2060 |
2060 |
p align= |
3500 |
3000 |
5000 |
5000 |
4000 |
3750 |
16 20 |
1180 |
1180 |
1250 |
1250 |
4620 |
3750 |
3200 |
5800 |
5800 |
5000 |
4370 |
||||||||
25 31,5 |
1800 |
1650 |
1500 |
1400 |
2720 |
2500 |
2500 |
4370 |
4370 |
3400 |
5150 |
||||||||
40 50 |
950 |
950 |
950 |
950 |
1180 |
2500 |
2300 |
2300 |
3200 |
6000 |
6000 |
5450 |
5450 |
||||||
Ц2-350 |
8 10 12,5 |
1750 |
1750 |
1800 |
1800 |
2180 |
2150 |
2150 |
2120 |
3500 |
2800 |
2430 |
6000 |
5600 |
5000 |
8000 |
8000 |
7100 |
7000 |
16 20 |
1600 |
1600 |
1900 |
1900 |
3000 |
6800 |
5300 |
9000 |
9000 |
7300 |
7300 |
||||||||
25 31,5 |
2650 |
2500 |
2180 |
4120 |
3300 |
3000 |
6500 |
6400 |
6000 |
9500 |
8250 |
8250 |
|||||||
40 50 |
1550 |
1550 |
1850 |
3700 |
2800 |
6700 |
5800 |
8500 |
|||||||||||
Ц2-650 |
8 |
16000 |
16000 |
15500 |
- |
19000 |
19000 |
18000 |
- |
23600 |
18000 |
- |
33500 |
26500 |
- |
50000 |
45000 |
40000 |
- |
10 12,5 |
14500 |
17000 |
14500 |
24300 |
40000 |
||||||||||||||
16 20 |
17000 |
16000 |
20000 |
20000 |
19000 |
18500 |
27200 |
20000 |
15000 |
37500 |
33500 |
32500 |
56000 |
53000 |
45000 |
43700 |
|||
25 31,5 |
15000 |
16000 |
20000 |
18000 |
16000 |
42300 |
36500 |
33500 |
60000 |
58000 |
51500 |
51500 |
|||||||
40 50 |
15000 |
15000 |
15000 |
15000 |
23000 |
23000 |
21200 |
15000 |
41,2 |
60000 |
56000 |
||||||||
Ц2-750 |
8 10 |
25800 |
25000 |
24300 |
- |
31500 |
30000 |
29000 |
- |
37500 |
30000 |
- |
51500 |
42500 |
- |
69000 |
63000 |
58000 |
- |
12,5 |
22400 |
26500 |
26500 |
42500 |
58000 |
||||||||||||||
16 20 |
24300 |
24300 |
23000 |
33500 |
28000 |
42500 |
35500 |
56000 |
47500 |
77500 |
73000 |
71000 |
|||||||
25 31,5 |
34500 |
34500 |
10000 |
27200 |
42500 |
27200 |
63000 |
56000 |
47500 |
87500 |
82500 |
80000 |
67000 |
||||||
40 50 |
21200 |
21200 |
21200 |
20600 |
36500 |
25000 |
45000 |
25000 |
60000 |
53000 |
71000 |
||||||||
Ц2-1000 |
8 |
58000 |
56000 |
- |
- |
71000 |
67000 |
- |
- |
82500 |
- |
- |
109000 |
- |
- |
155000 |
150000 |
- |
- |
10 12,5 |
53000 |
67000 |
71000 |
100000 |
136000 |
||||||||||||||
16 |
56000 |
53000 |
73000 |
63000 |
97500 |
85000 |
136000 |
109000 |
190000 |
180000 |
160000 |
||||||||
20 |
51500 |
63000 |
77500 |
100000 |
150000 |
||||||||||||||
25 |
58000 |
56000 |
54500 |
87500 |
80000 |
65000 |
109000 |
140000 |
128000 |
200000 |
195000 |
185000 |
160000 |
||||||
31,5 |
120000 |
||||||||||||||||||
40 50 |
51500 |
50000 |
50000 |
47500 |
70000 |
58000 |
122000 |
100000 |
85000 |
150000 |
136000 |
200000 |
190000 |
170000 |

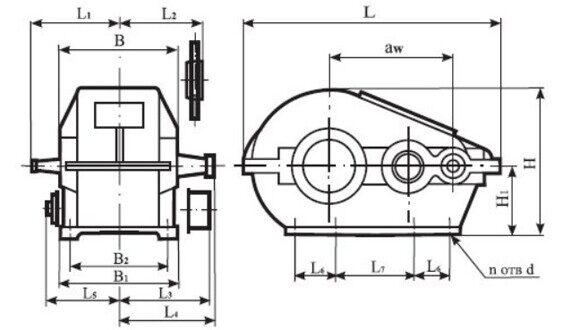

Габаритные, присоединительные и установочные размеры
Тип |
aw |
В, В1 |
B2 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
Н |
H1 |
H2 |
n |
d |
Ц2-250 |
250 |
260 |
210 |
515 |
220 |
198 |
255 |
280 |
145 |
0 |
285 |
310 |
160 |
- |
4 |
22 |
Ц2-300 |
300 |
300 |
250 |
620 |
255 |
227 |
280 |
300 |
165 |
0 |
350 |
362 |
190 |
- |
4 |
26 |
Ц2-350 |
350 |
330 |
280 |
700 |
300 |
255 |
320 |
345 |
180 |
200 |
0 |
409 |
212 |
- |
6 |
26 |
Ц2-650 |
650 |
560 |
470 |
1270 |
480 |
410 |
510 |
550 |
295 |
260 |
260 |
695 |
315 |
95 |
8 |
39 |
Ц2-750 |
750 |
650 |
560 |
1455 |
570 |
480 |
595 |
645 |
340 |
300 |
300 |
783 |
355 |
100 |
8 |
46 |
Ц2-1000 |
1000 |
860 |
760 |
1905 |
740 |
645 |
745 |
805 |
445 |
400 |
400 |
1018 |
450 |
155 |
8 |
52 |
Примечание: редукторы Ц2-250, Ц2-300, Ц2-350 выступающего картера не имеют

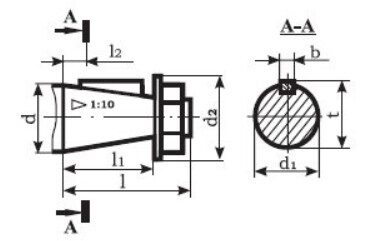

Размеры концов конических валов
Тип |
d |
d1 |
d2 |
l |
l1 |
l2 |
b |
t |
входного |
||||||||
Ц2-250 |
30 |
27,1 |
42 |
80 |
58 |
29,0 |
5 |
29,1 |
Ц2-300 |
35 |
32,1 |
42 |
80 |
58 |
29,0 |
6 |
34,6 |
Ц2-350 |
40 |
35,9 |
50 |
110 |
82 |
41,0 |
10 |
38,9 |
Ц2-650 |
70 |
64,75 |
90 |
140 |
105 |
52,5 |
18 |
68,75 |
Ц2-750 |
80 |
73,5 |
105 |
170 |
130 |
65,0 |
20 |
78 |
Ц2-1000 |
100 |
91,75 |
125 |
210 |
165 |
82,5 |
25 |
96,75 |
выходного |
||||||||
Ц2-250 |
65 |
59,75 |
80 |
52,5 |
105 |
140 |
16 |
63,75 |
Ц2-300 |
75 |
69,75 |
90 |
52,5 |
105 |
140 |
18 |
73,75 |
Ц2-350 |
85 |
78,5 |
105 |
65 |
130 |
170 |
20 |
83 |
Ц2-650 |
140 |
130 |
180 |
100 |
200 |
250 |
32 |
137 |
Ц2-750 |
170 |
158 |
210 |
120 |
240 |
300 |
36 |
166 |
Ц2-1000 |
220 |
206 |
270 |
140 |
280 |
350 |
45 |
216 |

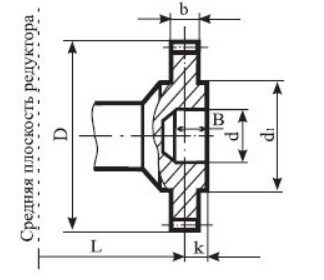

Размеры выходных валов:
- с концом в виде зубчатой муфты:
Тип |
m |
z |
D |
b |
dF8 |
d1dll |
L |
B |
k |
Ц2-250 |
3,5 |
40 |
147 |
20 |
72 |
95 |
180 |
38 |
18 |
Ц2-300 |
5 |
40 |
210 |
25 |
80 |
105 |
205 |
50 |
22 |
Ц2-350 |
6 |
40 |
252 |
30 |
110 |
140 |
230 |
60 |
25 |
Ц2-650 |
10 |
40 |
420 |
50 |
160 |
230 |
370 |
70 |
40 |
Ц2-750 |
12 |
40 |
504 |
60 |
200 |
290 |
430 |
90 |
50 |
Ц2-1000 |
16 |
40 |
672 |
80 |
320 |
445 |
580 |
130 |
65 |

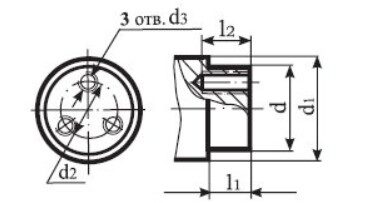

-с концом для присоединения командоаппарата
Тип |
d h8 |
d1 |
d2 |
d3 |
l1 |
l2 |
Ц2-250 |
25 |
70 |
40 |
М6 |
5 |
15 |
Ц2-300 |
60 |
80 |
40 |
М8 |
5 |
20 |
Ц2-350 |
75 |
90 |
55 |
5 |
20 |
|
Ц2-650 |
75 |
150 |
55 |
5 |
20 |
|
Ц2-750 |
75 |
180 |
55 |
5 |
20 |
|
Ц2 1000 |
75 |
240 |
55 |
5 |
20 |
Тип |
d |
d1 |
d2 |
l1 |
l2 |
b |
t |
Ц2-250 |
65 r6 |
32 |
М10 |
105 |
20 |
18 |
71 |
Ц2-300 |
75 r6 |
50 |
М12 |
105 |
22 |
20 |
82 |
Ц2-350 |
85 r6 |
50 |
М12 |
130 |
22 |
22 |
93 |
Примечание: при aw <400 n=2, при aw >400 n=3
Тип |
d |
d1 |
d2 |
l1 |
l2 |
b |
t |
Ц2-650 |
140 s6 |
80 |
М12 |
200 |
22 |
36 |
152 |
Ц2-750 |
170 s6 |
105 |
М16 |
240 |
26 |
40 |
184 |
Ц2-1000 |
220 s6 |
140 |
М20 |
280 |
32 |
50 |
237 |
