Компактные преобразователи частоты VFD-L

Общие сведения

Простые и миниатюрные преобразователи частоты

  • Выходная частота: 1.0~400Гц
  • Настраиваемая характеристика V/F
  • Несущая частота ШИМ до 10кГц
  • Автоматическая компенсация момента и скольжения
  • Связь по MODBUS (скорость 9600 бит/сек)
  • Пусковой момент 150% на 5Гц
  • 4 предустановленных скорости и автоматическое пошаговое управление
  • Встроенный РЧ-фильтр

Uпит,
 В

Диапазон мощностей,
 кВт

1Ф/115В

0.04 - 0.4

1Ф/220В

0.04 - 0.75

3Ф/220В

0.2 - 1.5

Технические характеристики

VFD-L (0.2 - 0.75 кВт)

Класс напряжения

220 В

Модель VFDхххL

002

004

007

Макс. мощность двигателя, кВт

0.2

0.4

0.75

Выход

Номинальная выходная мощность ПЧ, кВА

0.6

1.0

1.6

Ном. выходной ток ПЧ, А

1.6

2.5

4.2

Максимальное выходное напряжение, В

Не более входного

Диапазон регулировки выходной частоты, Гц

от 1.0 до 400 Гц

Вход

Номинальные параметры питающей сети переменного тока

1/3 фазы 180:264В 50/60 Гц

Допустимое отклонение частоты питающей сети

±5%

Ном. входной ток ПЧ, А

4.9/1.9

6.5/2.7

9.7/5.1

Система

Способ формирования тока двигателя

Пространственно-векторная ШИМ;
Несущая регулируется в диапазоне 3 - 10 кГц

Дискретность регулировки выходной частоты

0.1 Гц

Характеристики момента

Автоматический подъем момента, автоматическая компенсация скольжения, начальный пусковой момент - 150% на 5 Гц

Допустимая перегрузка

150% от Iном в течение 1 мин

Диапазон установки времени разгона/торможения

0.1- 600 сек (2 независимых установки)

Способ управления

Частотный, с регулируемой зависимостью U = f(F)

Токоограничение

(20 - 200) % от Iном

Варианты управления и контроля

Источник задания скорости

Панель управления

кнопки ^ Ў или встроенный потенциометр

Внешние устройства/сигналы

Потенциометр 5кОм/0.5Вт; RS-485; DC напряжение (0-10)В
(входной импеданс 47кОм);
DC ток (4-20)мА (входной импеданс 250Ом);
Многофункц. входы 1-3 (3 предустановленных частот + JOG + UP/DOWN).

Источник управления приводом

Панель управления

Кнопки: RUN, STOP

Внешние устройства/сигналы

Входы М0 - М3; RS-485

Многофункциональные входы

Выбор 3 предустановленных частот; Jog; выбор первого или второго времени разгона/замедления или запрещение его использования; режим работы при управлении от PLC; внешняя пауза и др.

Многофункциональный релейный выход

Работа привода; заданная частота достигнута; частота отлична от 0; пауза; авария; ручное/дистанционное управление; работа под управлением PLC

Дополнительные возможности

Встроенный фильтр электромагнитных помех класса А (в моделях с версией B).

Охлаждение

Принудительное воздушное (вентилятор)

Условия эксплуатации

Рабочая температура: -10...+40°С;
Температура хранения: -20...+60°С;
Влажность - до 90% без конденсата.

Место установки

Не выше 1000 м над уровнем моря.

Допустимая вибрация

9,80665 м/сек2 (1g) менее 20 Гц, и 5,88 м/сек2 (0.6g) менее 20...50 Гц

VFD-L (40 - 100 Вт)

Класс напряжения

115 В

230 В

Модель VFDхххL

40W

001

40W

001

Макс. мощность двигателя, кВт

25/40

60/100

25/40

60/100

Выход

Номинальная выходная мощность ПЧ, кВА

106/152

212/303

106/152

212/303

Ном. выходной ток ПЧ, А

0.28/0.4

0.56/0.8

0.28/0.4

0.56/0.8

Максимальное выходное напряжение, В

Не более входного

Диапазон регулировки выходной частоты, Гц

от 1.0 до 120 Гц

Вход

Номинальные параметры питающей сети переменного тока

Одна фаза от 100 до 120 В АС 50/60 Гц

Одна фаза от 200 до 240 В АС 50/60 Гц

Допустимое отклонение напряжения/частоты питающей сети

Напряжение ±10%, частота ±5%

Ном. входной ток ПЧ, А

1.1

1.5

2.2

3.0

0.5

0.7

1.0

1.4

Характеристики управления

Способ формирования тока двигателя

SVPWM (Пространственно-векторная ШИМ, несущая частота 10 кГц)

Устанавливаемый момент

Переключаемый (низкий/высокий)

Допустимая перегрузка

150% номинального тока в течении 1 минуты

Диапазон установки времени разгона/торможения

От 0 до 30.0 секунд

Подъём момента

От 0 до 8%

Варианты управления и контроля

Задание частоты

Встроенный потенциометр; RS-485

Сигналы управления

Панель

ПУСК/ СТОП, ВПЕРЕД / НАЗАД

Внешние

ПУСК/ СТОП, ВПЕРЕД / НАЗАД, RS-485

Выходная индикация

Панель

Светодиодная индикация ошибок и аварий

Внешняя

Выход с открытым коллектором (индикация ошибкой)

Функции защиты

Пере-/недонапряжение; сверхток; перегрузка; перегрев радиатора; внешняя ошибка; электронное реле тепловой защиты двигателя

Дополнительные возможности

Встроенный фильтр электромагнитных помех (в моделях с версией B)

Охлаждение

Естественная конвекция

Условия эксплуатации

Рабочая температура: -10...+40°С;
Температура хранения: -20...+60°С;
Влажность - до 90% без конденсата.

Место установки

Не выше 1000 м над уровнем моря.

Допустимая вибрация

9,80665 м/сек2 (1g) менее 20 Гц, и 5,88 м/сек2 (0.6g) менее 20...50 Гц

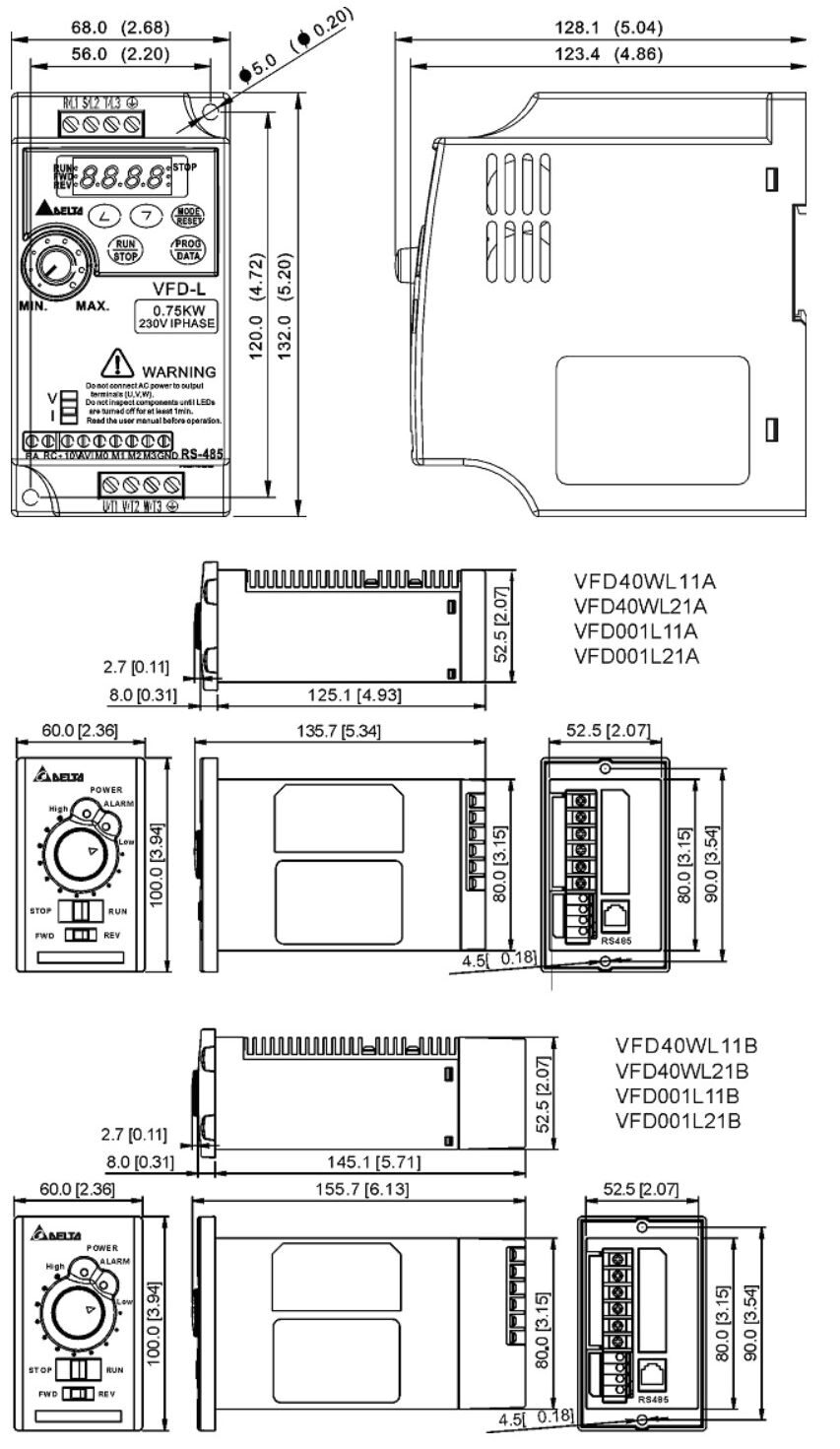

Габаритные, присоединительные и установочные размеры
