Компактные преобразователи частоты VFD-EL
Назначение
Преобразователи частоты VFD-EL предназначенны для решения несложных задач с применением привода переменного тока. Например, таких как управление скоростью насосов и вентиляторов малой мощности, ленточных транспортеров, вращателей, небольших механо-обрабатывающих станков, и т.д.
Функционально и конструктивно серия преобразователей частоты VFD-EL способна заменить собой две старые серии (Delta Electronics VFD-L и Delta Electronics VFD-S), имея ряд технических преимуществ перед ними и находясь в том же ценовом диапазоне.
- Допускается плотная установка приборов за счет высоко-эффективного охлаждения
- Компактная конструкция - монтаж на DIN-рейку
- Простота в обслуживании и вводе в эксплуатацию
- ПИД-регулятор
- Вольт-частотное управление. Формирование характеристики V /f по трем точкам
- Встроенный РЧ-фильтр класса B
- Встроенный RS-485 (MODBUS)
- Коммуникационные адаптеры для сетей ProfiBus, DeviceNet, LonWork и CANopen
- Опциональный выносной пульт PU06 и программное обеспечение VFD PC
|
Uпит, |
Диапазон мощностей, |
|
1Ф/115В |
0.2 - 0.75 |
|
1Ф/220В |
0.2 - 2.2 |
|
3Ф/220В |
0.2 - 3.7 |
|
3Ф/380В |
0.4 - 3.7 |
Технические характеристики
Напряжение питания: 100-120В
|
Модель VFD-___EL |
002 |
004 |
007 |
|
Ном. мощность двигателя (кВт) |
0.2 |
0.4 |
0.75 |
|
Ном. мощность двигателя (л.с.) |
0.25 |
0.5 |
1.0 |
|
Охлаждение |
Естественное |
||
|
Масса (кг) |
1.2 |
||
|
|
|||
|
Полная мощность (кВА) |
0.6 |
1.0 |
1.6 |
|
Ном. выходной ток (А) |
1.6 |
2.5 |
4.2 |
|
Выходное напряжение (В) |
3-х фазное, от 0В до напряжения питания |
||
|
Несущая частота ШИМ (кГц) |
1-12 |
||
|
Выходная частота (Гц) |
0.1~600Гц |
||
|
|
|||
|
Ном. входной 1-фазный ток (А) |
6 |
9 |
16 |
|
Ном. напряжение / частота |
1 фазное, 100-120В, 50/60Гц |
||
|
Доп. отклонения напряжения |
± 10% (90-132В) |
||
|
Доп. отклонения частоты |
± 5% (47-63Гц) |
||
Напряжение питания: 200-240В
|
Модель VFD-___EL |
002 |
004 |
007 |
015 |
022 |
037 |
|
Ном. мощность двигателя (кВт) |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
|
Ном. мощность двигателя (л.с.) |
0.25 |
0.5 |
1.0 |
2.0 |
3.0 |
5.0 |
|
Охлаждение |
Естественное |
Вентилятор |
||||
|
Масса (кг) |
1.1 |
1.9 |
||||
|
|
||||||
|
Полная мощность (кВА) |
0.6 |
1.0 |
1.6 |
2.9 |
4.2 |
6.5 |
|
Ном. выходной ток (А) |
1.6 |
2.5 |
4.2 |
7.5 |
11.0 |
17.0 |
|
Выходное напряжение (В) |
3-х фазное, от 0В до напряжения питания |
|||||
|
Несущая частота ШИМ (кГц) |
1-12 |
|||||
|
Выходная частота (Гц) |
0.1~600Гц |
|||||
|
|
||||||
|
Ном. входной ток (А) (1ф. / 3ф.) |
4.9 / 1.9 |
6.5 / 2.7 |
9.7 / 5.1 |
15.7 / 9.0 |
24 / 15 |
20.6 |
|
Ном. напряжение / частота |
1 фазное / 3-х фазное, 200-240В, 50/60Гц |
3-х фазное, 200-240В |
||||
|
Доп. отклонения напряжения |
± 10% (180-264В) |
|||||
|
Доп. отклонения частоты |
± 5% (47-63Гц) |
|||||
Напряжение питания: 380-480В
|
Модель VFD-___EL |
004 |
007 |
015 |
022 |
037 |
|
Ном. мощность двигателя (кВт) |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
|
Ном. мощность двигателя (л.с.) |
0.5 |
1.0 |
2.0 |
3.0 |
5.0 |
|
Охлаждение |
Естественное |
Вентилятор |
|||
|
Масса (кг) |
1.2 |
1.9 |
|||
|
|
|||||
|
Полная мощность (кВА) |
1.2 |
2.0 |
3.3 |
4.4 |
6.8 |
|
Ном. выходной ток (А) |
1.5 |
2.5 |
4.2 |
5.5 |
8.2 |
|
Выходное напряжение (В) |
3-х фазное, от 0В до напряжения питания |
||||
|
Несущая частота ШИМ (кГц) |
1-12 |
||||
|
Выходная частота (Гц) |
0.1~600Гц |
||||
|
|
|||||
|
Ном. 3-х фазный входной ток (А) |
1.9 |
3.2 |
4.3 |
7.1 |
11.2 |
|
Ном. напряжение / частота |
3-х фазное, 380-480В, 50/60Гц |
||||
|
Доп. отклонения напряжения |
± 10% (342-528В) |
||||
|
Доп. отклонения частоты |
± 5% (47-63Гц) |
||||

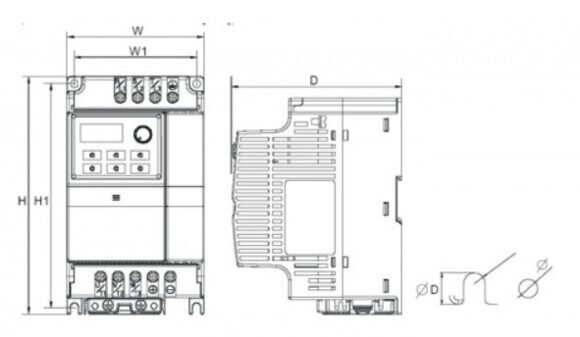

Габаритные, присоединительные и установочные размеры
|
Типоразмер |
W, |
W1, |
H, |
H1, |
D, |
О, |
OD, |
|
А |
72,0 |
59,0 |
174,0 |
151,0 |
136,0 |
5,4 |
2,7 |
|
В |
100,0 |
89,0 |
174,0 |
162,9 |
136,0 |
5,4 |
2,7 |
