Электродвигатели постоянного тока серии 4ПФ, 4ПНМ, 4ПБМ, П, Д

Общие сведения электродвигателей 4ПФ

Электродвигатели постоянного тока серии 4ПФ  применяются в электроприводах главного движения
станков и др. различных механизмов, включая электроприводы металлорежущих станков. Питание электродвигателей
может осуществляться как от генераторов постоянного тока, так и от выпрямительных устройств. Со встроенным
тахогенератором и датчиком тепловой защиты. Наличие фильтра, место для установки преобразователя круговых
перемещений, расположение вентилятора на боковой поверхности электродвигателя (исп. Б) или на торцевой
поверхности (исп.Т) Конструктивное исполнение по способу монтажа оговаривается при заказе. Режим работы
продолжительный S1, допускается работа в режимах S2-S8 по ГОСТ 183-74. Среднеквадратическое значение
виброскорости соответствует: классу 1,12 для двигателей категории R с высотой оси вращения 112, 132 мм и классу
1,8 для двигателей с высотой оси вращения 160, 180 мм; классу 1,8 для двигателей категории N с высотой оси
вращения 112, 132мм и классу 2,8 для двигателей с высотой оси вращения 160, 180 мм. по ГОСТ 20815-93.Уровень
звуковой мощности LW, корректированный по характеристике. А, электродвигателей при номинальной частоте вращения
соответствует: классу 1 - для электродвигателей с номинальной частотой вращения до 960 об/мин; классу 2 - для
электродвигателей с номинальной частотой вращения 960 об/мин и выше. Электродвигатели допускают регулирование
частоты вращения напряжением якоря в диапазоне от 0 до 460. В при постоянном моменте, при этом
допускается стоянка с моментом, равным половине номинального. Электродвигатели 4ПФ132-180, допускают
регулирование частоты вращения до максимальной, ослаблением поля при номинальном напряжении на якоре в
диапазоне не менее 1:3 при постоянной мощности.



Структура условного обозначения

4ПФ132М
        - обозначение серии машины
        Ф - защищенное IP23 с независимой вентиляцией от постороннего вентилятора
        132 - высота оси вращения
        М - модификация серии



Технические характеристики электродвигателей 4ПФ

Наименование  Мощность,кВт  Номинал
момент, Н*м
 Частота вращения,об/мин Напряжение,В  Токякоря, А  КПД,%
 nnom  nmax
4ПФ112S 3,15  42  710  4000  440  10,00  67,0
4,0  45 975  6000  440  11,75  73,0
6,3 45  1320  6000  440  18,10  76,0
9,5 44  2060  6000  440  25,40  83,0
2,0 35  545  6000  220  14,00  59,0
3,15 41  730  6000  220  19,93  67,0
3,75 32  1120  6000  220  21,72  73,0
4ПФ112М 3,75  53  710  4000  440  11,23  67,0
5.5  57  925  6000  40  15,90  72,0
9,0  65  1320  6000  440  24.60  78,0
3,0  65  437  6000  220  21.10  57,0
3.75 53 670 6000 220 23,70  64,0
4ПФ112L 5,3  75  670  4000  440  16,10  68,0
8,0  82  925  6000  440  22,70  75,0
10,0  76  1250  6000  440  2731  79,0
3.75  69  515  6000  220  24,72  61,0
4ПФ132S 7,5  92  775  4000  440  22,22  71,0
10,0  90  1060  5000  440  28,10  77
15,0  99  1450  5000  440  40,60  81,0
22,0  99  2120  5000  440  57,00  85,0
33,0  100  3150  5000  440  83,71  88,0
5,0  88  545  5000  220  32,30  64,0
7,5  84  850  5000  220  43,70  73
10,0  100  950  5000  220  58,33  74,0
15,0  99  1450  5000  220  82,82  79,0
4ПФ132М 10,0  127  750  4000  440  29,51  73,0
15,0  139  1030  5000  440  41,85  78,0
22,0  135  1550  5000  440  58,00  84,0
33,0  137  2300  5000  440  84,80  87,0
7.1  113  600  5000  220  43,00  69,0
10,0  112  850  5000  220  57,62  74,0
15,0  139  1030  5000  220  86,15  76,0
4ПФ132L 12,5  149  800  4000  440  34,90  77,0
18,5  171  1030  5000  440  51,10  79,0
25,0  171  1400  5000  440  66,70  83,0
9,0  172  500  5000  220  58,25  66,0
12,5  149  800  5000  220  71,70  75,0
4ПФ160S 15,0  191  750  4000  440  42,64  76,0
22,0  193  1090  4500  440  59,13  81,0
33,0  210  1500  4500  440 87,40 84,0
11,0  193  545  4500  220  66.70  70,0
13,6  157  825  4500  220  74,60  78,0
4ПФ160М  20,0  239  800  4000  440  54,51  80,0
30,0  263  1090  4500  440  80,41  82,0
13,2  205  615  4500  220  74,60  76,0
4ПФ160L 25,0  308  775  4000  440  68,42  80,0
37,0  324  1090  4500  440  97,84  84,0
4ПФ180S  26,5  356  710  3500  440  75,13  77,0
42,5  394  1030  4000  440  113,63  83,0
50,0  351  1360  4000  440  128,73  86,0
17,0  360  450  400  220  105,31  70,0
30,0  327  875  3000  220  163,00  82.4
4ПФ180М  40,0  493  775  3800  440  109,24  81,0
50,0  447  1000  4000  440  131,32  84,0
65,0  443  1400  3000  440  165,00  89,0
20,0  437  437  4000  220  118,00  73,0
4ПФ180L






Габаритные, присоединительные и установочные размеры





Общие сведения электродвигателей 4ПБМ

 Электродвигатели постоянного тока серии 4ПБМ  модифицированные, с независимым возбуждением, закрытого исполнения с самовентиляцией. Степень защиты IP44S, способ охлаждения IC0041. Предназначены для работы в автоматизированных электроприводах.  Питание электродвигателей может осуществляться как от генераторов постоянного тока, так и от выпрямительных устройств. Изготавливаются с датчиком тепловой защиты, возможна установка встроенного тахогенератора.
Двигатели допускают длительную работу при регулировании частоты вращения от номинальной до максимальной - путем уменьшения тока возбуждения при номинальном токе и напряжении на якоре.
Допускается регулирование частоты вращения вверх от номинальной до максимальной при номинальном напряжении возбуждения, изменением тока якоря и длительно - с током якоря не более 0,81 ном.
Двигатели допускают длительную работу при регулировании частоты вращения вниз от номинальной до нуля - изменением напряжения на якоре.
 Конструктивное исполнение по способу монтажа: IM1081 - на лапах, IM2081 - комбинированное, IM3081 - фланцевое, IM1002 - на лапах, с
2-мя концами вала. Климатическое исполнение и категория размещения 04.

Технические характеристики электродвигателей 4ПБМ

Наименование  Мощность,кВт  Номинал.момент, Н*м   Частота вращения,об/мин Напряжение,В  Токякоря,А  КПД,%
 nnom  nmax


4ПБМ112М
(4ПБМ112МГ)

0,45 5,6
(5,7)
775
(750)
3000
(2500)
110
(220)
5,8
(3,0)
62,
(61,0)
0,63 5,8
(5,7)
103
(1060)
400
(3500)
110
(220)
7,5
(3,8)
69,0
1,00 6,2  1550  4000  110
(220)
11,5
(5,7)
74,0
(75,0)
1,4 6,0
(5,8)
2240
(2300)
4000  110
(220)
15,3
(7,6)
79,0
1,8 5,9  2900  4000  110  19,5  81,0
2,0 6,1 3150 4000 220 10,6 82,0

4ПБМ112L
(4ПБМ112LГ)

0,63 8,2
(8,0)
730
(750)
3000
(2500)
110
(220)
7,8
(3,9)
65,0
0,85 8,1 1000 4000 110 9.9 70,0
0,90 8,1 1060 3500 220 5.1 72,0
1,28 8,1 1500 4000 110 14,2 76,0
1,32 8,4 1500 4000  220  7,3  77,0
1,85 8,1
(7.9)
2180
(2240)
4000 110
(220)
20,0
(9,8)
80,0
(82,0)
2,36  7,2  3150  4000  110  2,9  83,0
2,50  7,3  3250  4000  220  12,9  64,0


4ПБМ132М
(4ПБМ132МГ)

1,12 15,1
15,1
(15,4)
710
710
(800)
2700
2500
(1850)
110
220
(440)
13,4
6,7
(3,2)
69,0
70,0
(72,0)
1,60 13,0
14,8
(14,4)
1180
1030
(1060)
4000
3000
(2500)
110
220
(440)
17,5
9,0
(4,4)
78,0
76,0
(76,0)
2,36 15,0 1500 4000 110 25,4 80,0
2,50 14,9 1600 4000
(3750)
220
(440)
13,3
(6,6)
82,0
3,75  14,3
(16,0)
2500
(2240)
4000  220
(440)
19,3
(9,7)
86,0
(85,0)
5,00  15,2  3150  4000  220
(440)
25,4
(12,7)
87,0


4ПБМ132L
(4ПБМ132LГ)

1,32 18,8 670 2500 110 15,2 71,0
1.40 18,8
(17,3)
710
(775)
2500
(1850)
220
(440)
8,0
(3,9)
72,0
(74,0)
2,00 18,0
17,5
(17,5)
1060
1090
(1090)
4000
3000
(2500)
110
220
(440)
21,5
10,7
(5,4)
79,0
2,9 19,1 1450 4000 110 30,5 82,0
3,15 20,8
(19,4)
1450
(1550)
4000
(3750)
220
(440)
16.5
(8,2)
83,0
4,50 18,7 2300 4000 220
(440)
22,9
(11,4)
86,0
(87,0)
5.6 17,4 3070 4000 220 28,1 88,0
5.8 18,0 3070 4000 440 14,5 88,0
4ПБМ160М
(4ПБМ160МГ)
2,06  27,0  730  3000  110  22.9  77,0
2.12  26,1
(25,3)
775
(800)
2500
(1850)
220
(440)
11,6
(5,8)
78,0
3,0  27,0
27,0
(27,8)
1060
1060
(1030)
4000
3000
(2500)
110
220
(440)
32,1
15,8
(8,0)
82,0
83,0
(81,0)
4,25  28,0  1450  4000  110  44.2  85,0
4,75  28,4  1600  4000  220  24,4  86,0
4,62  28,5  1550  3750  440  11,9  86,0
6,50  27,7  2240  400  220  32,7  88,0
6.70  28,5  2240  4000  440  16,7  89,0
8,00  24,9  3070  4000  220  39,7  89.0
8,50  24.2  3350  4000  440  21,0  89,0
4ПБМ160L
(4ПБМ160LГ)
2,50  31,8  750  3000  110  26,7  80,0
2,80  35.7
(33,4)
750
(800)
2500
(1850)
220
(440)
14,9
(7,4)
80,0
(81,0)
3,55  32,9  1030  4000
(2500)
110
(440)
36,9
(9,2)
83,0
(84,0)
3,75  34,8  1030  3000  220  19,5  84,0
5,80  34,6  1600  4000
(3750)
220
(440)
29,2
(14,5)
88,0
8,00  35,0  2180  4000  220
(440)
39,7
(19,9)
90,0
9,50  34,2  2650  4000  220  46,9  90,0
10,60  33,1  3000  4000  440  26,0  91,0
4ПБМ180М
(4ПБМ180МГ
)
3,35  45,0  710  2700  110  35,3  81,0
3,75  46.2  775  2500
(1850)
220
(440)
19,5
(9,7)
82,0
(83,0)
4,75  44,0  1030  3700  110  48,7  85,0
5,00  46,4  1030  3000
(2500)
220
(440)
25,5
(12,7)
85,0
(86,0)
6,30  45,6  1320  3700  110  64,3  86,0
7,10  45,2  1500  3700  220  35,6  88,0
8,00  46,3  1650  3700  440  19,9  89,0
10,00  43,8  2180  3700  220
(440)
49.6
(24,7)
90,0
11,80  41,5  2720  3700  220  58,5  90,0
12.20  37,0  3150  3700  440  30,2  90.0
4ПБМ180L
(4ПБМ180LГ)
4,00  55,4  690  2700  110  41,7  82,0
4.12  52,5  750  2500  220  21,2  83,0
4,25  52,5  775  1850  440  10,9  84.0
5,60  53,5  1000  2500  440  14,1  86,0
5,80  51,0  1090  3000  220  29,2  86,0
8,50  56,0
(50,7)
1450
(1600)
3700  220
(440)
42,3
(21,0)
89,0
11,2  47,8  2240  3700  220
(440)
55,4
(27,5)
90,0

Габаритные, присоединительные и установочные размеры

Общие сведения электродвигателей 4ПНМ

 Электродвигатели постоянного тока серии 4ПНМ  модифицированные, с независимым возбуждением и со смешанным возбуждением (4ПНМС), защищенного исполнения с самовентиляцией. Степень защиты IP23S, способ охлаждения IC01. Предназначены для работы в автоматизированных электроприводах.  Питание электродвигателей может осуществляться от полупроводниковых преобразователей или от генераторов. Изготавливаются с датчиком тепловой защиты, возможна установка тахогенератора.
Двигатели допускают длительную работу при регулировании частоты вращения от номинальной до максимальной путем уменьшения тока возбуждения при номинальном токе якоря и номинальном напряжении на якоре.
Допускается регулирование частоты вращения вверх от номинальной до максимальной при номинальном напряжении возбуждения - изменением тока якоря и длительно, с током якоря не более 0,81 ном.
Двигатели допускают длительную работу при регулировании частоты вращения вниз от номинальной до нуля - изменением напряжения на якоре.
 Конструктивное исполнение по способу монтажа: IM1041 - на лапах, IM2041 - комбинированное, IM3041 - фланцевое, IM1002 - на лапах, с 2-мя концами вала. Климатическое исполнение и категория размещения 04.


Технические характеристики электродвигателей 4ПНМ

Наименование  Мощность,кВт  Номинал.момент, Н*м   Частота вращения,об/мин Напряжение,В  Токякоря,А  КПД,%
 nnom  nmax
4ПНМ112М
(4ПНМ112МГ)
0,63 8,5
(8,0)
710
(750)
3000
(2500)
110
(220)
9,2
(4,4)
57,0
(59,0)
0,90  8,9
(8,6)
975
(1000)
4000
(3500)
110
(220)
12,3
(5,9)
62,0
(64,0)
1,60 10,1 1600 4000 110 19,8 70,0
1,70 10,1 1600 4000 220 10,2 72,0
2,50 10,1 2360 4000 110
(220)
28,6
(14,3)
77,0
3,55 10,4 3250 4000 110
(220)
40,6
(19,6)
77,0
(80,0)
4ПНМ112L
(4ПНМ112LГ)
0,80 12,1
(11,4)
630
(670)
2500 110
(2200
11,2
(5,5)
59,0
(60,0)
1,32 14,8 850 4000 110 18,2 62,0
1,40 14,1 950 3500 220 9,1 66,0
2,50 15,9 1500 4000 110
(220)
29,7
(14,9)
74,0
(73,0)
3,35 16,0
(15,1)
2000
(2120)
4000 110
(220)
39,9
(19,2)
75,0
(78,0)
5,30  16,9  3000  4000  110
(220)
58,9
(28,5)
80,0
(83,0)
4ПНМ132М
(4ПНМ132МГ)
1,60 20,4
21,5
(20,4)
750
710
(750)
3000
2500
(1850)
110
220
(440)
19,0
9,6
(4,6)
66,0
65,0
(67,0)
2,50 23,9 1000 4000
3000
(2500)
110
220
(440)
29,0
14,3
(7,1)
70,0
71,0
(72,0)
4,00 23,9
23,5
(23,9)
1600
1500
(1600)
4000
((3750)
110
220
(440)
43,5
21,5
(10,7)
78,0
(79,0)
7,10 30,2
(32,0)
2240
(2120)
4000 220
(440)
38,0
(18,8)
82,0
10,60  33,7
(32,1)
3000
(3150)
4000  220
(440)
54,9
(26,7)
84,0
(87,0)
4ПНМ132L
(4ПНМ132LГ)
2.00 28,5
(26,9)
670
(710)
2700
2500
(1850)
110
220
(440)
24.3
11,8
(6,2)
68,0
(69,0)
3,15 28,4
(30,1)
1060
(1000)
4000
3000
(2500)
110
220
(440)
35,6
18,4
(9,2)
75,0
(74,0)
5,50 35.0 1500 4000
(3750)
110
220
(440)
62.1
29,9
(14,7)
77,0
80,0
(81,0)
8,50 36,2 2240 4000 220
(440)
44.5
(22.6)
84,0
14,00  42,4
(39,9)
3150
(3350)
4000  220
(440)
72,7
(35,7)
86,0
(88,0)
4ПНМ160М
(4ПНМ160МГ)
3,00  38,2  750  3000
(2500)
110
(220)
33,9
(16,8)
75,0
(76,0)
5,00  47,8  1000  3000
(2500)
220
(440)
27,8
(13,8)
79,0
7,50  51,2
(47,8)
1400
1500
(1500)
4000
4000
(3750)
110
220
(440)
81,6
39,9
(19,7)
81,0
83,0
(84,0)
13,00  58,7  2120  4000  220
(440)
67,5
(33,5)
86,0
(87,0)
18,00  54,6  3150  4000  220
(440)
91,2
(45,2)
89,0
4ПНМ160L
(4ПНМ160LГ)
4,00  60,6
53,8
(60,6)
630
710
(630)
2500
2500
(1850)
110
220
(440)
45,0
21,5
(10,9)
73,0
76,0
(75,0)
6,30  63,3
56,8
(60,2)
950
1060
(1000)
3500
3000
(2500)
110
220
(440)
68,7
32,6
(16,4)
78,0
82,0
(81,0)
11,00  75,0
(70,0)
1400
(1500)
4000
(3750)
220
(440)
57,3
(28,0)
84,0
(86,0)
16,00  76,4
(68,2)
2000
(2240)
4000  220
(440)
81,4
(39,7)
87,0
(89,0)
23,60  75,1  3000  4000  440  59,2  90,0
4ПНМ180М
(4ПНМ180МГ)
5,60  75,3
75,3
(71.3)
710
710
(750)
3000
2500
(1850)
110
220
(440)
61,0
30,0
(15,3)
78,0
79,0
(80,0)
8,00  72,1
68,2
(76,4)
1060
1120
(1000)
3500
3000
(2500)
110
220
(440)
84.3
41,1
(21,2)
82,0
84,0
(84,0)
15,00  95,5  1500  3700  220
(440)
76.6
(38,1)
86,0
(87,0)
25,00  106,6  2240  3700  220
(440)
131,7
(64,9)
88,0
(89,0)
37,00  112.2  3150  3700  440  91,1  91,0
4ПНМ180L
(4ПНМ180LГ)
7,10  101,2
90,4
(90,4)
630
(750)
2700
2500
(1850)
110
220
(440)
78,0
37.4
(18,4)
77,0
80,0
(81,0)
11,00  105.5  1000  2500  220
(440)
57,2
(28,2)
83,0
(84,0)
18,50  126,2
(110,4)
1400
(1600)
3700  220
(440)
94.7
(46.4)
86,0
(88,0)
30,00  135.0  2120  3700  440  74.8  89,0
42,50  133.7  3000  3700  440  103.2  91,0

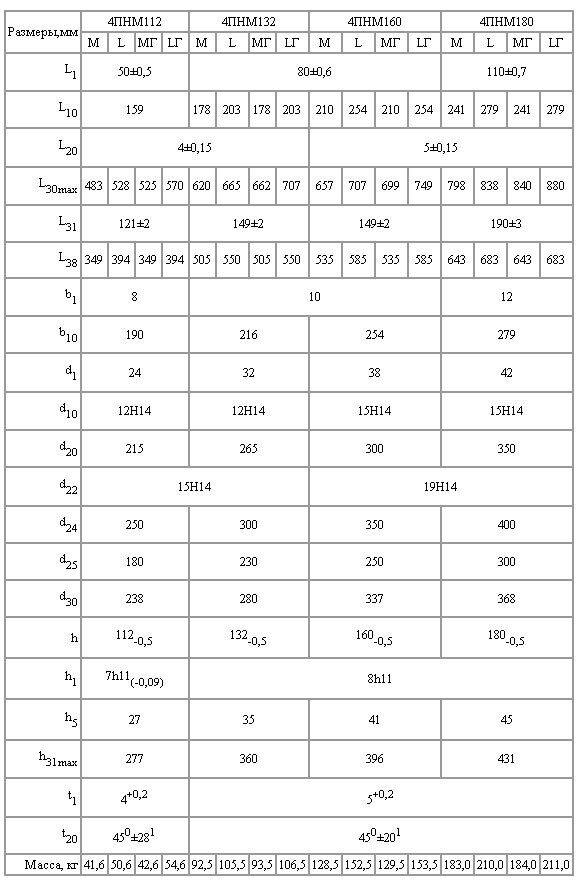

 Габаритные, присоединительные и установочные размеры





Новости

27.05.19

Верстка Вестснаб исправленная1_Страница_1

Верстка Вестснаб исправленная1_Страница_2



26.04.19

ТЕХНИЧЕСКИЙ СЕМИНАР В Г.НОВОКУЗНЕЦКЕ

10.01.19
статья в журнале ВЕСТСНАБ
23.11.16

21-23 ноября 2018 в г. Красноярск проходила XXVI Специализированная Выставка Нефть Газ Химия с разделами: Электротехника, энергетика, автоматизация, светотехника


Диплом Красноярской ВыставкиDSC_0368

06.08.14

Приглашаем сотрудников или организации для открытия представительств, филиалов, отделений либо др., в гг. Новосибирск, Красноярск, Иркутск, Хабаровск, Владивосток.

обращаться: elcondor19@mail.ru

images
