Двухступенчатые РМ-250 - РМ-1000

Назначение

 Редукторы РМ цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типов РМ-250; РМ-350; PM-400; РМ-500; Р650; РМ-750; РМ-850; PM-1000 предназначены для увеличения крутящего момента и уменьшения частоты вращения.

Условия эксплуатации

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • работа длительная или с периодическими остановками, вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от минус 40? до плюс 50?С;
  • повышенная запыленность, неагрессивная среда;
  • климатические исполнения У, Т (для категории размещения 1...4) по ГОСТ 15150-69

Структура условного обозначения

РМ-750-40-12 У2
        РМ - тип
        750 - межосевое расстояние
        40 - номинальное передаточное число
        12 - вариант сборки
        У2 - климатическое исполнение и категория расположения
                    12МУ2 - то же с концом выходного вала в виде части зубчатой муфты

          12МУ2z=48 - в обозначении РМ-1000 с концом выходного вала в виде
                                           части зубчатой муфты указывается число зубьев муфты

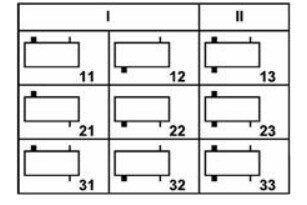

Вариант сборки редукторов типа РМ

I - с концами валов под муфты, в виде части зубчатой муфты ;
II - с концами под муфты;

 Технические характеристики

Частота вращения
 входного вала об/мин

PБmax

PТmax

PMmax

PБmax

PТmax

PMmax

Редуктор РМ-250

Редуктор РМ-350

600

3,1

24,0

19,1

3,8

24,0

18,4

750

2,9

22,0

17,6

3,5

22,5

16,9

1000

2,6

20,5

16,0

3,1

20,0

16,0

1250

2,4

19,0

15,0

2,9

18,5

14,0

1500

2,4

18,5

14,2

2,9

17,5

13,7



Редуктор РМ-650

Редуктор РМ-750

600

4,5

114

113

6,7

105

113,3

750

4,3

110

106,3

6,3

97,5

105,0

1000

3,8

96,0

97,6

5,5

88,5

96,1

1250

3,35

90,5

91,0

5,0

81,5

89,7

1500

3,1

86,5

89,0

4,6

79,0

89,2



Частота вращения
 входного вала об/мин

PБmax

PТmax

PMmax

PБmax

PТmax

PMmax

Редуктор РМ-400

Редуктор РМ-500

600

3,3

27,0

24,90

4,3

23,5

21,3

750

3,0

25,5

23,60

4,0

22,0

19,6

1000

2,7

22,5

21,65

3,5

19,5

17,7

1250

2,5

22,0

20,25

3,2

18,0

16,4

1500

2,3

21,0

20,1

3,0

17,0

16,45



Редуктор РМ-850

Редуктор РМ-1000

600

14,0

150

163,2

13,0

176

199,0

750

13,0

137

152,2

12,0

164

184,3

1000

11,5

124

137,8

10,5

150

168,2

1250

10,5

119

127,8

10,0

134

157,0

1500

9,9

111

124,4

9,1

128

154,0

  • PБmax - максимально допустимая консольная нагрузка на входном валу, кН;
  • PТmax - максимально допустимая консольная нагрузка на выходном валу, кН;
  • PMmax - максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

 Габаритные, присоединительные и установочные размеры

-РМ-250, РМ-350, РМ-400, РМ-500



Тип

aw

aw2

L

l1

L2

l

l1

l2

l3

Масса, кг

РМ-250

250

150

540

200

238,5

320

235

45

50

85

РМ-350

350

200

710

260

268,5

415

310

5P

60

145

PM-400

400

250

816

270

325,5

440

370

80

75

210

PM-500

500

300

986

330

330

620

480

110

87

390

Тип

l4

l5

B

B1

B2

H

H1

h

d

Масса, кг

РМ-250

189

249

230

190

230

312

160

22

17

85

РМ-350

238

280

270

250

290

400

200

23

17

145

PM-400

288

367

300

270

310

490

250

25

17

210

PM-500

338

420

350

310

350

592

300

25

17

390

-РМ-650,РМ-750, РМ-850, РМ-1000



Тип

aw

aw2

L

l1

L2

l

l1

l2

l3

l4

Масса, кг

РМ-650

650

400

1278

430

430

830

490

215

155

445

878

РМ-750

750

450

1448

450

475

1025

620

275

230

491

1030

РМ-850

850

500

1632

510

550

1100

610

300

205

546

1230

РМ-1000

1000

600

1896

550

695,5

1350

870

350

250

639

2122

Тип

l5

B

B1

B2

B3

H

H1

H2

h

d

Масса, кг

РМ-650

460

470

410

470

318

697

320

95

35

25

878

РМ-750

525

510

450

510

356

743

320

130

35

25

1030

РМ-850

530

580

520

580

408

875

400

105

35

32

1230

РМ-1000

645

660

590

660

П72

965

400

200

40

32

2122

Размеры концов входных валов
(возможно изготовление концов валов под заказ)

Тип

d

d1

d3

d4
(не более)

l

l1

b

h

t

РМ-250

30

27,10

М20x1,5

50

80

58

5

5

3

РМ-350

40

35,90

М24x2

63

110

82

10

8

5

РМ-400

40

35,9

М24x2

63

110

82

12

8

5

PM-500

50

45,9

М36x3

70

110

82

16

10

6

РМ-650

60

54,75

М42xЗ

94

140

105

16

10

6

РМ-750

60

54,75

М42xЗ

94

140

105

16

10

6

РМ-850

90

83,50

М64x4

130

170

130

22

14

9

РМ-1000

90

83,50

М64x4

130

170

130

22

14

9

Размеры концов выходных валов
-под муфты



Тип

d m6

d1

b

l

t

РМ-250

55

65

16

82

60

РМ-350

55

65

16

82

60

РМ-400

80

90

22

123

88

РМ-500

80

90

22

123

88

95

115

25

130

104

PM-650

110

130

28

165

120

125

145

32

165

136

РМ-750

110

130

28

165

120

РМ-850

130

150

32

200

141

РМ-1000

150

170

36

200

162

- в виде зубчатой муфты



Тип

m

z

b

L

L1
(не менее)

k

В

d F7

d1 f9

РМ-250

3

40

20

39,5

29,5

20

35

72

95

РМ-350

3

48

25

54,5

16

24,5

45

90

110

РМ-400

3

56

25

57,5

16

26,5

45

90

135

PM-500

4

56

35

63

16

32

50

120

170

РМ-650

6

56

40

75

16

32

68

170

260

РМ-750

6

56

40

75

16

32

68

170

260

РМ-850

8

54

50

73

22

40

78

190

260

РМ-1000

10

48

60

70

16

50

85

200

260

8

54

50

70

22

40

78

190

280
